Información Básica.
No. de Modelo.
CGF
Llenar Principio
Hot Filling
Embalaje Estructura de contenedores de carga
Elevación Neumática
Estructura
Rotativo
embalaje
Botella
Material de empaquetado
Wooden Package
nombre del producto
máquina de llenado
capacidad
1000-18000bph
función
lavado, llenado, tapado
tipo de llenado
tipo de llenado en caliente
forma de botella
redondo/cuadrado
tamaño de la botella
0,2-2l
material de la botella
plástico/vidrio
material de la máquina
acero inoxidable 304/316
tiempo de garantía
24 meses
controlado por
siemens plc
país de origen
zhangjiagang, china
Paquete de Transporte
Shipping
Especificación
10-30m3
Marca Comercial
Honor Machine
Origen
China
Código del HS
8422301090
Capacidad de Producción
30sets/Month
Descripción de Producto
Diversos tipos de envasado y empaquetado en caliente son adecuados para la producción de leche de soya, jugo de frutas, té y productos lácteos
Técnica:
Sistema de tratamiento de agua I.
II. Máquina de Llenado de jugo de 3-en-1
III. Bebida de zumo(Pre-tratamiento de equipos)
El CIP Parámetro técnico
IV. Manguito de la máquina de etiquetado automático
Lista de componentes principales:
V. Envolver automática Máquina de embalaje
VI. Máquina de soplado de botellas
Técnica:
| El modelo | RCGF14-12-4 | RCGF18-18-6 | RCGF24-24-8 | RCGF32-32-10 | RCGF40-40-12 |
| Capacidad(500ml/botella/h) | 1000-2000 | 3000-5000 | 6000-9000 | 10000-13000 | 14000-16000 |
| La precisión de llenado | ≤+5 mm(el nivel del líquido) | ||||
| Presión de llenado (MPA) | 0.15-0.35 | ||||
| Temperatura de llenado(ºC) | 55-85 | ||||
| La potencia total | 4.4. | 4.8 | 5.5 | 8 | 9 |
| Peso(kg) | 3200 | 4500 | 6500. | 7500 | 8500 |
| Dimensiones (mm) | 2300*1800*2200 | 2600*2000*2200 | 3050*2300*2300 | 3650*2800*2400 | 4000*3150*2500 |
Sistema de tratamiento de agua I.
 | La bomba de agua cruda: conectarse a agua cruda, es el proveedor el mejor proveedor de la bomba o Personalizar Nanfang bomba. Filtro de arena de sílice: como un medio filtrante puede interceptar y quitar la materia en suspensión, materia orgánica y de algunos iones de metales pesados en agua bajo cierta presión, reduciendo así la turbidez del agua. Filtro de carbón activo: puede filtrar el contenido de cloro en agua: <0.1PPM,también puede reducir a la turbidez, color del agua, purificar el agua de calidad. |
| Intercambiador de iones de sodio (suavizante): se utiliza para eliminar los iones de calcio y magnesio del agua, obteniendo así el agua suavizada. Filtro de precisión: adopta el PP que ha elevado las membranas de filtro de precisión de filtrado, a menos de partículas 0.1um, fuerte capacidad de interceptar la contaminación y de larga vida de servicio. La ósmosis inversa: se compone de la membrana de ósmosis inversa (RO), bomba de alta presión y sistema de lavado, que puede interceptar las sustancias de más de 0,0001 micrón. y permitir que las moléculas de agua pueda pasar. UV: Después de la RO sistema, las bacterias en el agua se elimina mediante la esterilización UV lámpara. Ozono: es un fuerte oxidante, que rápidamente pueden matar las bacterias en el agua y aire a una cierta concentración. Terminado de tanque de agua: se utiliza para almacenar filtra el agua pura, que está conectado con máquina de llenado para la aplicación. Diferentes fuentes de agua con diferentes configuraciones del equipo. Vamos a elegir el más adecuado conjuntamente el sistema de tratamiento de agua para usted! |  |

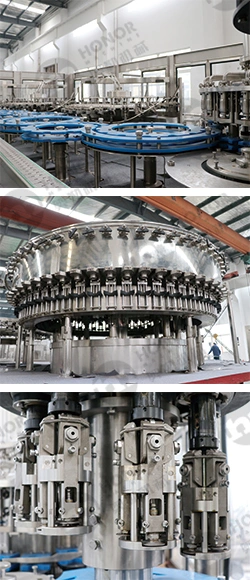

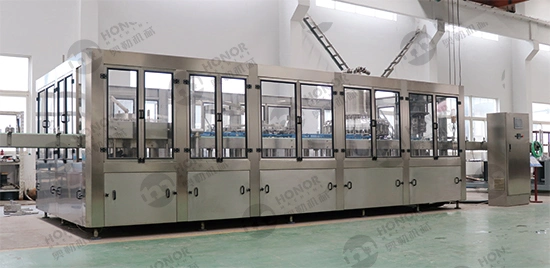

II. Máquina de Llenado de jugo de 3-en-1
 | Esta serie de equipos de llenado en caliente se utiliza para la producción de bebidas de té, zumo de frutas bebidas y otros productos. Esta serie es una combinación de esterilización, llenado y sellado. El diseño es la ciencia y razonables, para operar es simple. Es el mejor equipo para el envasado en caliente de bebidas. Adopta las tecnologías avanzadas como la interfaz hombre-máquina, sistema de control táctil PLC control por ordenador, convertidor de frecuencia de control, etc. tiene alto grado de automatización y de fácil operación. |
| La temperatura de llenado de esta máquina es de 55-95ºC llenado en caliente, adopta suspensión transportador aéreo. Cuando el cambio de la botella, sólo necesita ajustar el ancho de transporte, que es más eficiente y ahorrar mano de obra. Llenar la acción sea suave, rápido y fiable de alta precisión, sellado, bajo la pérdida de materiales y otras funciones, evitar la contaminación secundaria de los materiales de forma eficaz . Características técnicas: 1)se aprobó que la conexión directa entre el aire de admisión y el transportador de tornillo en su lugar de ruedas dentadas y cadenas transportadoras, que es más fácil para el cambio de botella. 2)no es necesario ajustar la altura de los equipos a través de la celebración de la botella de cuello tecnología para el transporte.y lo que es sólo para cambiar algunas piezas de repuesto. 3)La línea de llenado de alta velocidad de transferencia de tecnología de la abrazadera.formas de botella son más variados, y la mesa de trabajo dentro de la máquina es más lacónico. 4)Por 3-en-1 monobloque, la botella pasa a través de lavado, llenado y tapado con poca abrasión, y la transferencia es estable, cambio de botella es más fácil. 5)La botella de acero inoxidable especialmente diseñado dosis de cierre de rosca no toque las partes del cuello de botella, evitando el segundo la contaminación. 6)de alta velocidad y gran caudal la válvula de llenado garantiza la alta velocidad de llenado y exacto nivel de líquido. 7)Las piezas en contacto con el líquido son todos de excelente comida de acero inoxidable o plástico nivel.El sistema eléctrico de la marca internacional y logra el sanitario nacional de alimentación estándar. 8)de la botella es de estrella de forma atornilladas.Cuando se cambia el tamaño de la botella, no hay necesidad de ajustar la transferencia de la altura de la cadena. |  |
| El tema | Nombre de piezas | Marca | Marca |
| 1 | PLC. | SIEMENS | Alemania |
| 2 | Inversor | ||
| 3 | La pantalla táctil | ||
| 4 | Contacto | ||
| 5 | El contactor | ||
| 6 | Relayer | ||
| 7 | Válvula de solenoide | AIRTAC | Taiwán |
| 8 | El motor de accionamiento | FEITUO | Swiss |
| 9 | El reductor | CNP | China |
| 10 | La bomba de agua | SKF | China |
| 11 | El cojinete principal | AUTONICS | Suecia |
| 12 | El sensor | AIRTAC | Corea |
| 13 | Componente Aéreo | ABB | Taiwán |

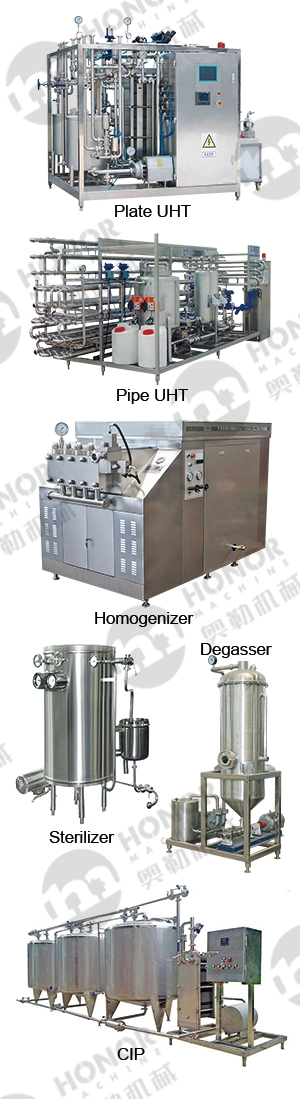

III. Bebida de zumo(Pre-tratamiento de equipos)
 | Esterilizador UHT placa: Se utiliza principalmente para la calefacción y la esterilización de los líquidos sensibles tales como jugos de frutas, té y el alcohol, etc... La temperatura de esterilización es 85-135ºC,la capacidad es de 1-15T. Los componentes de mando son todas las marcas de renombre internacional. |
| Esterilizador UHT tubo: Se utiliza principalmente para la alta viscosidad, gran carne y bebidas ácidas, como el jugo fresco, mermelada y café, etc..., la temperatura de esterilización es 80-137ºC,la capacidad es de 1-15T, los componentes de mando son todas las marcas de renombre internacional. | |
| Homogeneizador de alta presión: T significa bajo la triple acción de la extrusión, fuerte impacto y la pérdida de presión,que el líquido de expansión es más uniformemente mezclado con cada uno de los demás, de modo que el líquido de sabor más suave, la capacidad es de 1-10T. | |
| Desgasificador de vacío: Se compone principalmente de la cámara de desgasificación, condensador, bomba de vacío, etc. es ampliamente utilizado en zumos, té y leche, bebidas etc. Se puede extraer el aire (oxígeno) de líquido, inhiben browning y oxidación de sustancias, evitar la degradación de la calidad, extraer el gas de partículas, prevenir la formación de espuma de afectar a la esterilización, reducir la corrosión en la pared interior del recipiente, y desempeñan una función anti-corrosión. | |
| El esterilizador UHT instantáneo: Es adecuado para la esterilización de materiales líquidos de forma instantánea, tales como jugos de frutas, leche fresca, leche de soja y el alcohol beber etc. tiene características tales como alta eficiencia, ahorro de energía, funcionamiento sencillo y un buen efecto de esterilización... | |
| El CIP (Clean in situ): Se utiliza principalmente para la limpieza de tuberías y equipos tales como bebidas, jugos, cerveza y productos lácteos, etc. El CIP utiliza bomba centrífuga de convoy líquidos de limpieza en el ducto de material y equipo para la completa limpieza de ciclo cerrado, la reducción de la profundidad de la mano de obra y garantizar la calidad de bebidas. |
| Temperatura de funcionamiento | 60-138ºC |
| El tiempo de limpieza | 12min/hora |
| La secuencia de líquidos de limpieza | El agua clara-------líquido alcalino líquido ácido---el agua clara |
| Nombre de material | El 2% de ácido nítrico, un 2% de líquido corrosivo líquido alcalino, 2% de agua clara |
| Las dimensiones de esquema | 3240*1740*1950mm |
| La presión del vapor | 0.3-0.7Mpa |
| La potencia del motor | 2,2 kw |
| Flujo de la bomba centrífuga | 10m3/h |
| Bomba centrífuga levante | 40m |
| Peso | 1050kg. |

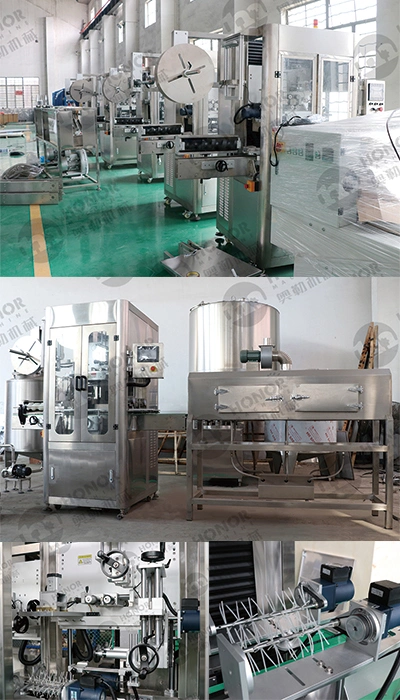

IV. Manguito de la máquina de etiquetado automático
 | 1. La reducción de la máquina de etiquetado para el manguito adpots controlador programable PLC,servo motor servo importado,conductor Convertidor de frecuencia y el transductor. 2. La reducción de la máquina de etiquetado para el manguito adopta el módulo de posicionamiento para asegurar la etiqueta de fundición de precisión, rapidez y Estables. 3. Nuestra máquina de etiquetado de contracción de la camisa no sólo tiene una posición muy precisos para la fundición de etiqueta, sino también soportar La forma perfecta de la botella después de encogimiento. Ventajas: 1. Es adecuado para todo tipo de bebidas, como el jugo de frutas, té, bebidas, productos lácteos, el agua pura, cerveza, bebidas deportivas y otras industrias de alimentos y bebidas. No sólo posee una alta precisión de posición de etiquetado, pero también puede resaltar las botellas con forma de botella y perfecto después de encogimiento. 2. Estructura mecánica altamente estable,toda la máquina adopta la cubierta del bastidor de protección de acero inoxidable y aleación de aluminio bastidor rígido, que es estable y libre de óxido. 3. Opciones flexibles de todo tipo de tipo de botella: Botellas redondas, cuadradas botella, vaso elíptico, etc. También puede elegir la boca de biberón o el cuerpo. 4. Cortadora sincrónica único titular, en el ámbito de las especificaciones, ni sustitución del titular de la cortadora. Si las especificaciones que necesitan ser cambiados, puede realizarse rápidamente en 5 minutos. 5. La forma es exquisita y bella, la estructura general es fuerte, y el uso es más ligero y flexible. 6. Diseñado exclusivamente de corte alternativo, que adopta la combinación de cuerpo rígido mecanismo, puede funcionar sin problemas y prolongar la vida útil por dos veces. 7. El pilar central simple posicionamiento, fácil de cambiar las especificaciones, fácil de usar, fácil de entender, fácil de aprender, completamente evitando los problemas del usuario. 8. La estructura de esta máquina es sencillo y generoso, que puede garantizar la baja tasa de fracaso y un mantenimiento sencillo. 9. Toda la serie de garantías de seguridad cuerpo principal de bastidor de protección es muy íntimo design |
| No | Nombre | Marca | Fabricante |
| 1 | SUS304 acero inoxidable | Corea del Sur | |
| 2 | El motor | TWT | Taiwán |
| 3 | El cojinete | La brigada multinacional de NSK EZO IJK | Japón |
| 4 | El motor de pasos | Tamagawa | Japón |
| 5 | Controlador de paso a paso | Ertl | Taiwán |
| 6 | Controlador PLC | Omron | Japón |
| 7 | Inversor | El Delta | Taiwán |
| 8 | Pantalla táctil | Weview | Taiwán |
| 9 | El contactor | Personalizar | El francés |
| 10 | El sensor | SUNX | Japón |

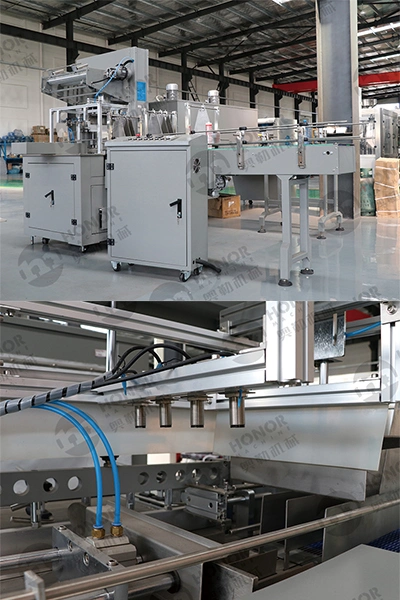

V. Envolver automática Máquina de embalaje
| Envasado Retráctil de automática máquina de embalaje: Diseñado especialmente para las bebidas, agua pura, el jugo de fruta, vino y otras bebidas. Con funciones automáticas de transferencia de la botella y organizar, envoltura de plástico, sellado y corte, el encogimiento, la refrigeración y otras cualidades. Adopta el mundo de la película de avanzada tecnología de sellado termostático, y la estanquidad quede bien limpia. El programa del PLC se utiliza para el control de circulación automática, y el rendimiento es estable y confiable. Tres capas de aislamiento térmico, la buena conservación del calor, el rendimiento de calentamiento rápido, el ahorro de energía. Ventajas: 1)control de frecuencia,botella secundaria el dispositivo de transporte. 2)El conjunto que se empuje botella,corte sellado en caliente de adoptar la estructura neumática. 3)Interruptor inductivo película control de longitud. 4)La pantalla táctil, sistema de control PLC confiabilidad avanzada de la función equipemtn. 5)La máquina de viento Circular ,resuare bien proporcionado la temperatura del horno de contracción. 6)Un fuerte sistema de refrigeración puede tranquilizar a finalizar el diseño rápidamente. 7)El calor rápido de transporte personalizado net,transporte,estable y el soporte de alta resistencia, uso y desgaste. 8)La conversión de frecuencia de red de distribución la estructura de transporte. 9)La altura de la cinta transportadora puede realizarse de acuerdo con el usuario,adustable gama±50mm 10)Botella transporte de la máquina puede satisfacer el sentido de que el usuario, puede prolongar y acortar 11)El sistema de calefacción de hierro inoxidable pterigoideo,durabilidad. 12)satisfacer el oso estantería dispositivo de corta duración para el producto,asegurar trabajo consecutivo para la línea de producción. |  |

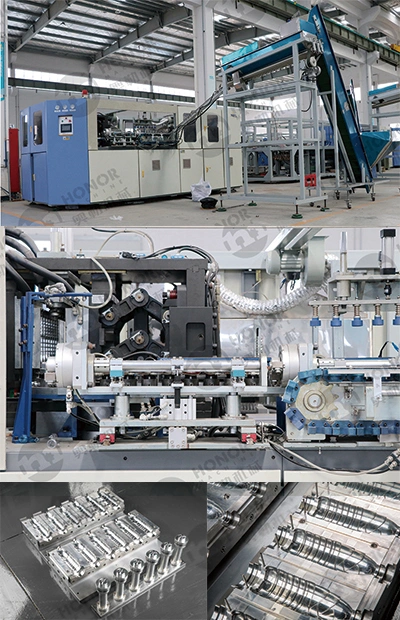

VI. Máquina de soplado de botellas
 | Máquina de soplado de botellas:es un tipo de equipos que pueden hacer los gránulos de plástico hueco en contenedores por golpe Proceso de moldeo. Se utiliza principalmente en la industria de bebidas y alimentos. Características del cuerpo principal: 1). Un rendimiento estable con funciones avanzadas de PLC. 2). Transportador de la preforma automático para ahorrar costo humano. 3). Auto-rotación de la preforma y pre-calentador de infrarrojos de la revolución asegurar la distribución uniforme del calor, que mejoran la La conformación de la botella de velocidad, aumentar la producción. 4). Ajuste de alto rendimiento para permitir que el precalentamiento de las preformas perfectamente por ajustar el área de control de tensión en el PLC, que puede ajustar la temperatura de las luces infrarrojas en el precalentador, y mantener la temperatura adecuada y la humedad invariable. 5). Safeties de alta seguridad con dispositivo de bloqueo automático en cada acción mecánica, que harán de la producción en un perfecto ambiente seguro, en caso de la ruptura de ciertos procedimientos. 6). Introducir el cilindro de aire personalizado para evitar la contaminación y ruido. 7). Satisfacción con la presión atmosférica diferente para el soplado y la acción mecánica dividiendo el soplo y la acción en tres partes en el diagrama de presión de aire de la máquina. 8). Una fuerte fuerza de sujeción con alta presión y el doble de la manivela enlaces a bloquear el molde. 9). Dos formas de operar: automático y manual. 10). Bajo costo, alta eficiencia, fácil operación y mantenimiento, etc, aprovechado el completamente automática de proceso tecnológico. 12). Sistema de refrigeración del ideal que la botellas acabadas sin defectos. |
